一、將磷礦粉、磷精礦粉制成球團，提高了磷礦的綜合利用率；

二、造球粒徑10~40mm，粒徑調(diào)節(jié)方便，圓球度好；

三、造球過程僅添加水，不添加粘結(jié)劑，生產(chǎn)成本低；

四、烘干煅燒后料球強度高，可達(dá)1~4kN，轉(zhuǎn)運不易碎。

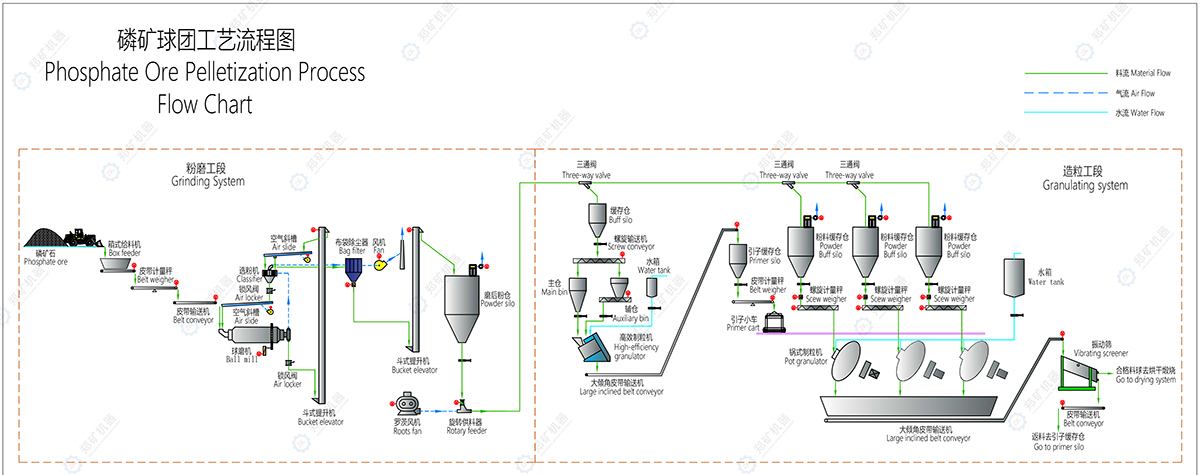

一、粉磨系統(tǒng)：磷礦粉礦（0~8mm）、磷精礦粉經(jīng)箱式給料機、皮帶秤、皮帶機輸送球磨機粉磨至200~600目，通過風(fēng)選選出合格細(xì)粉并經(jīng)袋式收塵器收集，合格細(xì)粉通過提升機送入磨后粉倉儲存，粗粉返回磨機再磨。

二、造球系統(tǒng)：磨后細(xì)粉通過氣力輸送裝置送入造球粉倉，首先經(jīng)高效造粒機，加少料水制成2~5mm的引子，然后通過大傾角皮帶機送入引子緩存?zhèn)}，倉下皮帶秤定量給料至引子小車，經(jīng)引子小車送入鍋式造球機中，通過一邊補粉一邊噴霧化水，料球逐漸長大至10~40mm，生料球通過振動篩篩分，大球送至料球烘干系統(tǒng)，篩下的小球返回至緩存?zhèn)}充當(dāng)引子重新進入鍋式造粒機中造球。

三、烘干系統(tǒng)：料球烘干采用隧道窯，料球置于匣缽內(nèi)，匣缽裝卸車均通過機器人自動操作，烘干熱源可采用電爐產(chǎn)生的黃磷尾氣，烘干冷卻后的料球通過皮帶機輸送至料場堆存待用。

注：磷礦球團工藝流程高清圖，請聯(lián)系我們：156 1765 6612 （同微信號）獲取！

技術(shù)特點：

1、球團強度高，無粘結(jié)劑參與成球過程，根據(jù)項目要求球團強度可做到1000N~4000N，適應(yīng)各種復(fù)雜的黃磷生產(chǎn)工況，提高黃磷電爐生產(chǎn)安全與穩(wěn)定；

2、成球為圓球狀，常規(guī)球團直徑10~40mm(其他尺寸也可滿足），一條生產(chǎn)線可以生產(chǎn)不同粒徑的球團，且不依靠模具改變成球尺寸，方便使用方根據(jù)生產(chǎn)實際情況改變球團尺寸，使黃磷生產(chǎn)經(jīng)濟效益達(dá)到更佳；

3、烘干燒結(jié)過程分解碳酸鹽，進一步提高磷礦球團礦石品味，降低黃磷生產(chǎn)電耗成本；

4、可根據(jù)原料的粒度選擇是否采用球磨機粉磨，粉磨過后的磷礦粉或者磷精礦，成球后礦物分布更均勻，有助于提高黃磷電爐中還原反應(yīng)，提高勞動效率。
