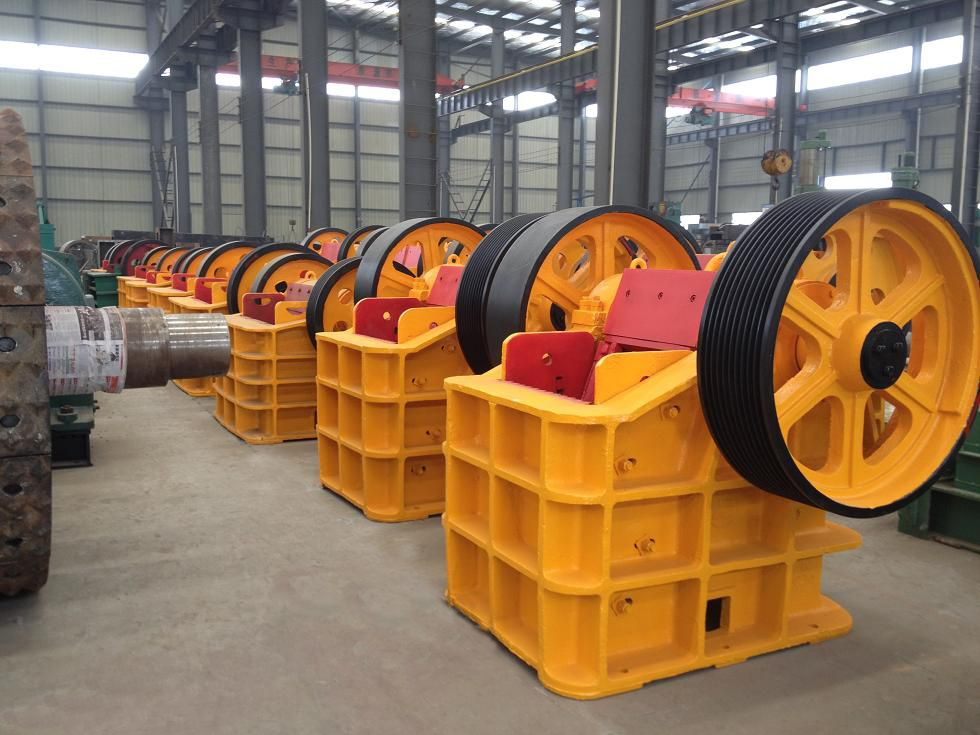

腭式破碎機

進料粒度：20-1020mm
生產能力：3-500t/h
應用*域：礦山、冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的中等粒度破碎。
適用物料：花崗巖、大理石、玄武巖、石灰石、石英石、河卵石、鐵礦石、銅礦石等。
我公司生產的腭式破碎機*高抗壓強度為320MPa，能滿足多種物料的破碎加工處理，同時提供多種型號供您選擇。

腭式破碎機產品介紹

河南鄭礦機器有限公司生產的PE、PEX系列腭式破碎機為大型復擺式破碎設備，主要用于破碎抗壓強度不超過350MPa的各種中硬礦石和巖石，具有破碎比大、產量高、產品粒度均勻、工作可靠、維修簡便、運營成本低等特點，可廣泛應用于礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業。其中，PE系列用于各種礦石和巖石的粗碎作業，PEX系列用于中、細碎。

突出優勢

1、采用了無摩擦破碎機理，物料在破碎過程中，腭板對物料的作用為純擠壓力而無相對滑動，因此腭板使用壽命長；

2、對前板進行了結構優化，使得破碎腔加深而且無死區，物料受破碎的次數增加，動腭部的行程加大，排料順暢，破碎能力也得到提高；

3、生產效率高，破碎比大，產品粒度均勻，能耗低；

4、墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；

5、腭板采用高強度錳鋼，*次成型鑄造，具有耐磨、抗壓、壽命長等特點；

6、結構簡單，工作可靠，運營費用低，潤滑系統安全可靠，部件更換方便；

7、噪音低，粉塵少。

工作原理

PE、PEX系列腭式破碎機是以電動機為動力，通過皮帶傳動驅動偏心軸，使動腭按預定軌跡作往復運動，從而將進入由固定腭板、活動腭板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料卸下。該系列腭式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動腭上下運動，當動腭上升時肘板和動腭間夾角變大，從而推動動腭板向定腭板接近，與此同時物料被擠壓、劈裂和彎曲等多重破碎；當動腭下行時，肘板和動腭間夾角變小，動腭板在拉桿、彈簧的作用下離開定腭板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動腭作周期性的壓碎和排料，實現批量生產。

結構組成

1、機架
腭式破碎機主要由側板、前箱組件、后箱等組成；

2、偏心軸轉動部分
腭式破碎機主要由動鄂、偏心軸、軸承、軸承座、皮帶輪等組成，是傳遞動力的主要部分；

3、破碎腔工作部分
腭式破碎機主要由定鄂板、動鄂板、側襯板、護板等組成，是破碎物料的工作部件；
4、保險裝置
腭式破碎機由肘板、肘板座、彈簧、彈簧拉桿等組成，是破碎機在非正常情況下起安全防護作用的零部件；
5、排料口調整裝置
腭式破碎機主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成，用于調整排料口的大小尺寸，控制出料粒度。
