鏈式輸送機

鏈式輸送機是以鏈條作為撓性牽引構件的鏈續輸送機的總稱。它包括埋刮板輸送機、鏈板式輸送機、拉鏈式輸送機、鏈斗式輸送機、板式輸送機和裙式輸送機。與其他輸送機械相比，此類輸送機具有結構簡單、操作方便、易制造和維修等特點，因而被廣泛應用于建筑材料、冶金、糧食加工等行業。

一、鏈條輸送機特點

鏈式輸送機都以鏈條作為牽引構件。鏈條與其他撓性牽引構件比的優點是：以夠繞過小直徑的鏈輪和滑輪，特別是在使用短節距鏈條時，易于在鏈條上固接工作構件——料斗或刮板等；鏈條用鏈輪驅動能可靠地傳遞牽引力；承受載荷時的伸長量小。

鏈條的缺點是：質量較大，價格較高；鏈條關節處容易沾污和磨損；運動不均勻，動力載荷較大，因而不宜采用高的運動速度。

二、鏈條輸送機類型

鏈式輸送機所使用的鏈條有各式各樣的結構。焊接結構簡單，但由于它有較多的缺點而較少使用；所式鏈應用*廣。

焊條鏈輸送機

焊接鏈有用圓鋼制成的圓環鏈和由扁鋼與圓鋼制成的鏈環相互交替連接的組合鏈。根據制造精度(如圖1所示)，焊接鏈分為校準鏈和未校準鏈兩種（焊后是否校準）。

校準鏈所有鏈環的尺寸相同，與鏈輪相互嚙合的精度較高，在鏈式輸送機中大多采用校準鏈。在使用時，校準不可過于張緊，以免加快鏈條鉸接處的磨損。

未校準鏈節距誤差較大，只用于無齒的光滑鏈輪上。目前，未校準鏈輪用于斗式提升機作牽引構件。

圖1  焊接鏈

（a）圓環鏈；（b）組合鏈；

片式鏈條機

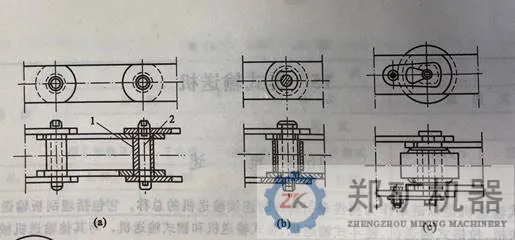

鏈式輸送機中所使用的片式鏈如圖(2)所示。

圖2(a)所示為襯套片式鏈。這種鏈條的襯套1固定在內鏈片上，銷軸2固定在外鏈片上，其潤滑性能較好，磨損較小。

圖2(b)所示為襯套滾柱鏈。其特點是襯套上活套滾柱，當襯套滾柱與鏈輪嚙合時，滾柱在襯套上轉動，但相對于輪齒不動，因而大大減輕輪齒的磨損。在鏈續輸送機中，廣泛地使用帶有滾輪的片式鏈。滾輪直徑較大，超出鏈片之外圖2(c)。滾輪作用與滾柱相同且支撐鏈條。

圖2  片式鏈

1、襯套；2、銷軸
