一、項目概況

內蒙古公司年產15萬噸煅燒高嶺土項目，該項目回轉窯主要用于高嶺土煅燒，具有煅燒效果好、產能大、運轉率高、能耗低，運轉穩定可靠，操作維護簡便等特點，可實現節能、降耗、環保生產。

設備規格：φ4.2×76m回轉窯

生產能力：≥21t/h

二、設備介紹

1、窯尾設置返料勺，進料口不產生死角，窯頭及窯尾均設置冷風套與護板結構，且護板采用耐熱鋼鑄件，結構設計便于更換。

2、傳動部分采用變頻調速電機，可根據具體情況隨時調整轉速，依靠變頻電機及齒輪驅動系統提供動力可旋轉及停止轉動。節能環保，效率高且調速精度高、運行平穩。

3、輔助傳動：

采用輔傳電機，保證回轉窯在主電源中斷時，仍能盤窯操作，防止筒體彎曲變形以及便于檢修，且配備電力液壓塊式制動器，避免停窯時出現反轉。

4、擋輪裝置：

采用液壓擋輪，依靠液壓站提供壓力推動擋輪和窯體，實現窯的上、下行，無需人工干預，實現自動化。

5、窯頭、尾密封裝置：

采用三層柔性密封(不銹鋼密封鱗片+碳硅鋁纖維復合板)結合迷宮結構的密封，漏風率低，密封性能更加優良、可靠性更高，并且使用壽命更長、更換便捷，可顯著降低其維護成本。

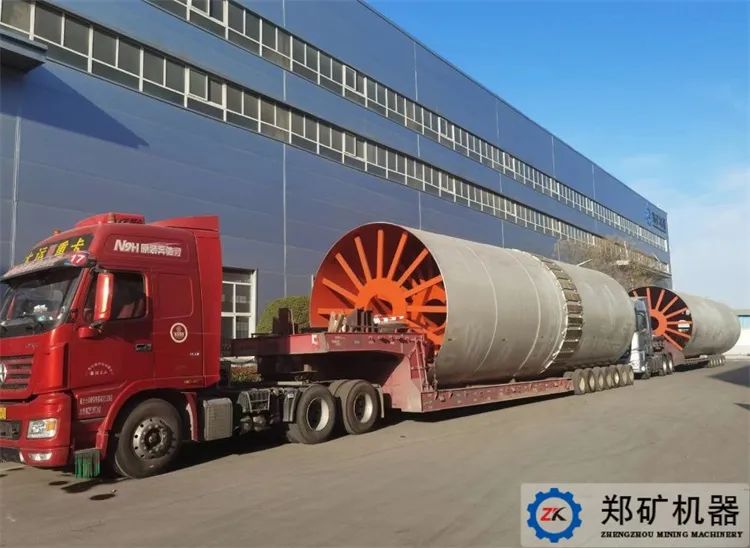

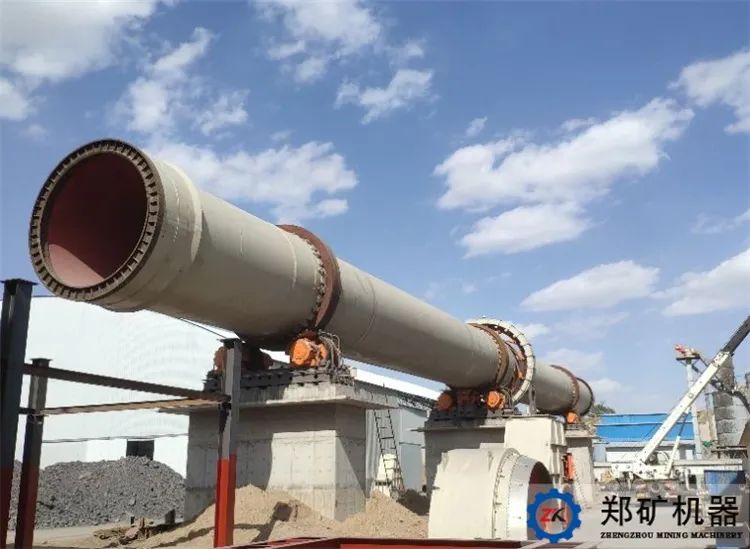

三、設備圖片
