立磨是一種理想的大型粉磨設備，廣泛應用于水泥化工、煤炭、電力等行業的大規模物料粉磨和超細粉磨加工中，是一種集破碎、干燥、粉磨、分級、輸送于一體的磨粉行業理想設備。
1、磨粉效率高，電耗低；
2、 單位產品金屬消耗少；
3、工藝流程簡單，同時完成對物料粉磨、烘干、選粉功能；
4、占地面積少、布置緊湊、系統設備重量輕、土建建設投資低。
在粉料生產過程中，主電機通過減速機帶動磨盤轉動，同時熱風從進風口進入立磨機體內，物料通過下料管落到磨盤中央，恒速旋轉著的磨盤借助于離心力的作用將原料向外均勻分散、鋪平，使其形成特定厚度的料床，物料同時受到磨盤上多個磨輥的碾壓，并被粉碎。在離心力的連續驅使下物料不斷向磨盤外緣運動，當離開磨盤的物料遇到通過風環進入磨內的熱氣體并隨之上升，經磨機中部殼體進入到分離器中，在此過程中物料與熱氣體進行了充分的熱交換，水分迅速被蒸發。選粉機控制著輥磨出口的成品粒度，大于規定尺寸的顆粒被分離，并落回到磨盤，滿足細度要求的物料通過選粉機進入收塵器，收集后的成品送入成品倉。

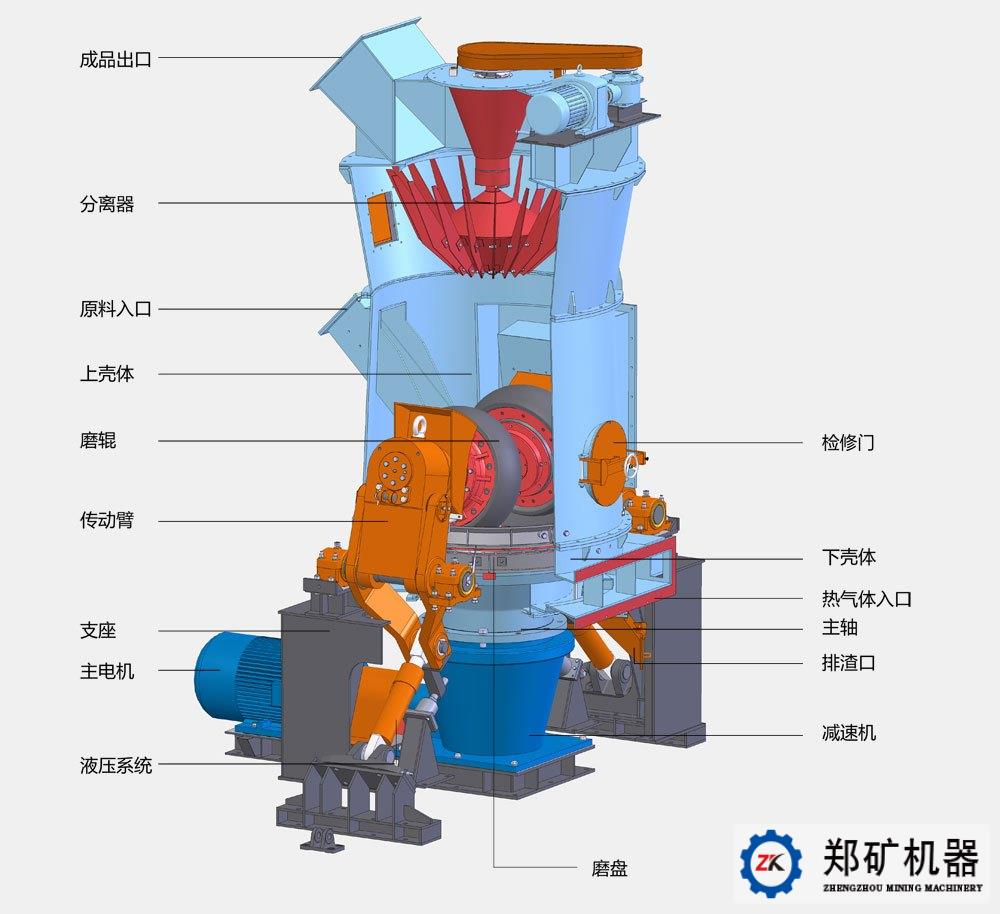

立磨分別有磨盤、磨輥、選粉機、加壓裝置、監視裝置、傳動裝置、噴水系統、粗粉外循環系統等結構組成。
1、磨盤：包括導向環、風環、擋料圈、襯板、盤體、 刮料板和提升裝置等。
2、磨輥：輥套為易磨損件，要求有足夠的韌性和良好的耐磨性能。
3、選粉機，可分為靜態、動態和組合式選粉機三大類
4、加壓裝置：液壓裝置，儲能器。
5、監視裝置：搖臂監視、振動監視。
6、傳動裝置：電動機、減速器。
7、噴水系統：降低溫度、穩定料層。
8、粗粉外循環系統：提升機。
| 型號 | 產量(t/h) | 磨盤幾何直徑 | 磨盤軌跡直徑 | 原料水分(%) | 生料細度(%) | 生料水分(%) | 主電機功率(kW) |
| ZKRM1300 | 20-25 | 1870 | 1300 | <10% | R0.08≤12% | ≤1% | 200 |
| ZKRM1500 | 26-34 | 2180 | 1500 | <10% | R0.08≤12% | ≤1% | 280 |
| ZKRM1700 | 40-50 | 2400 | 1700 | <10% | R0.08<12% | ≤1% | 400 |
| ZKRM1900 | 60-70 | 2680 | 1900 | <10% | R0.08<12% | ≤1% | 500 |
| ZKRM2200 | 85-110 | 2900 | 2200 | <10% | R0.08<14% | ≤1% | 800 |
| ZKRM2400 | 95-130 | 3140 | 2400 | <10% | R0.08<14% | ≤1% | 900 |
| ZKRM2800 | 120-160 | 3300 | 2800 | <10% | R0.08<14% | ≤1% | 1250 |
| ZKRM3400 | 190-240 | 4560 | 3400 | <10% | R0.08<15% | ≤1% | 1800 |
注: 原料易磨性 指數 ≤12kWh/t。
| ZKRM煤粉立式磨機規格、技術參數表 | ||||||||
| 規格型號 | 產量(t/h) | 磨盤幾何直徑 | 磨盤軌跡直徑 | 喂料粒度 | 原煤水分(%) | 煤粉細度(%.R0.08) | 煤粉水分(%) | 主電機功率(kW) |
| ZKRM800M | 5-8 | 1100 | 800 | 25 | <10 | 5-12% | ≤1% | 110 |
| ZKRM1100M | 7-12 | 1520 | 1100 | 25 | <10 | 5-12% | ≤1% | 132 |
| ZKRM1300M | 10-15 | 1870 | 1300 | 25 | <10 | 5-12% | ≤1% | 185 |
| ZKRM1500M | 16-22 | 2180 | 1500 | 30 | <10 | 5-12% | ≤1% | 250 |
| ZKRM1700M | 20-28 | 2400 | 1700 | 30 | <10 | 5-12% | ≤1% | 315 |
| ZKRM1900M | 26-35 | 2680 | 1900 | 35 | <10 | 5-12% | ≤1% | 400 |
| ZKRM2200M | 40-45 | 2900 | 2200 | 40 | <10 | 5-12% | ≤1% | 500 |
注: 原煤哈氏可磨系數50-90。
| ZKRM礦渣粉立磨機規格、技術參數表 | |||||||||
| 規格型號 | 產量(t/h) | 年產量(萬噸/年) | 磨盤幾何直徑 | 磨盤軌跡直徑 | 喂料粒度 | 礦渣水分(%) | 產品比表面積(m2/kg) | 產品水分(%) | 主電機功率(kW) |
| ZKRM1500S | 6-8 | 5 | 2180 | 1500 | <50 | <12 | ≥420 | <1 | 280 |
| ZKRM1700S | 10-12 | 8 | 2400 | 1700 | <50 | <12 | ≥420 | <1 | 400 |
| ZKRM1900S | 15-18 | 10 | 2680 | 1900 | <50 | <12 | ≥420 | <1 | 500 |
| ZKRM2200S | 25-28 | 15 | 2900 | 2200 | <50 | <12 | ≥420 | <1 | 800 |
| ZKRM2400S | 35-40 | 20 | 3140 | 2400 | <50 | <12 | ≥420 | <1 | 1250 |
| ZKRM2800S | 45-50 | 30-35 | 3300 | 2800 | <50 | <12 | ≥420 | <1 | 1600 |
| ZKRM重鈣粉立式磨機規格、技術參數表 | ||||||||
| 規格型號 | 產量(t/h) | 磨盤幾何直徑 | 磨盤軌跡直徑 | 喂料粒度 | 入磨物料水分(%) | 產品細度 | 產品水分(%) | 主電機功率(kW) |
| ZKRM1100L | 6-9 | 1520 | 1100 | 20 | <5 | 325目（44μm） 90%通過 | ≤1% | 132 |
| ZKRM1300L | 12-13 | 1870 | 1300 | 25 | <5 | ≤1% | 200 | |
| ZKRM1500L | 14-20 | 2180 | 1500 | 35 | <5 | ≤1% | 280 | |
| ZKRM1700L | 18-25 | 2400 | 1700 | 35 | <5 | ≤1% | 355 | |
| ZKRM1900L | 25-30 | 2680 | 1900 | 40 | <5 | ≤1% | 450 | |
| ZKRM2200L | 30-40 | 2900 | 2200 | 40 | <5 | ≤1% | 560 | |
| ZKRM2400L | 40-50 | 3140 | 2400 | 40 | <5 | ≤1% | 710 | |
| ZKRM2800L | 50-55 | 3300 | 2800 | 45 | <5 | ≤1% | 900 | |
注: 石灰石易磨性（Bond）≤13kwh/t。
各類物料立磨詳細資料可咨詢在線客服獲取：15617656612（同微信號）。
