鋁灰經無害化處置后再生資源合理化綜合利用，可用作水泥、陶瓷 、氫氧化鋁、脫氧劑、鋁酸鈣粉、速凝劑、耐火材料、聚合氯化鋁、阻燃電纜的填料、發泡保溫磚、普通建筑磚、人造石磚等原料，鋁灰的利用途徑很多，產生的價值自然是無限的。目前公司已經研發生產成型的產品有：

    1、氫氧化鋁原料，鋁灰經洗鹽脫氨后，在常壓下用高濃度的苛性堿溶出，將鋁灰中的氮化鋁、殘留的金屬鋁完全溶出，氧化鋁部分溶出（或采用燒結法全部溶出）獲得的鋁酸鈉溶液采用晶種分解方法，制取氫氧化鋁。

    2、機人造石或陶瓷原料，鋁灰中加入石英、添加劑，采用真空振動加壓或成型技術，直接壓制成石材，無需高溫燒制，避免了傳統陶瓷高溫燒制中必然產生的高能耗問題，從而也避免了由于燃料消耗而造成的溫室氣體排放問題。

    3、聚合氯化鋁（PAC）,以鋁灰和鹽酸為原料，采用酸溶法制備液體聚合氯化鋁。無害化處理后的鋁灰在反應斧中加入鹽酸溶液并升溫到一定的溫度，加入鋁灰并不斷攪拌，反應結束后加水稀釋，PH值控制在3.5~4.5，沉化15~24h得到液體PAC，繼續經過噴霧干燥可得到固體PAC。

    4、硅酸鋁耐火纖維，把鋁灰放進融化溫度約為2000～2200℃的高溫電弧爐中，經高溫熔化、高壓高速空氣或蒸汽噴吹、冷卻，就成了潔白的“棉花”——硅酸鋁耐火纖維。它可壓成纖維毯、板或織成布代替冶煉、化工、玻璃等工業高溫窯爐內襯的耐火磚。消防人員可用耐火纖維布做成衣服。

    5、耐火填充料：鋁灰加入耐火材料配料中的應用

    （1）作為防爆劑

    能改善不定形耐火材料襯體的透氣性，防止襯體在烘烤過程中由于產生的蒸氣壓過大而發生爆 裂的物質稱為防爆劑，也稱為快干劑(可快速烘烤的添加劑)。能很好地起到防爆作用，鋁灰加入過多，會出現鼓脹開裂，鋁灰還能促進鐵溝料硬化，縮短施工時間。

    （2）加入高爐出鐵口炮泥中

    在高爐出鐵口炮泥中添加鋁灰0.4%~40%替代鋁質和硅質原料。其他原料是：工業級剛玉、碳化硅、中溫瀝青顆粒粉、蘇州土細粉、焦炭粉等，以焦油及改性瀝青和酚醛樹脂為結合劑，混合攪拌均勻，過真空練泥機擠出后，即得到炮泥。其性能穩定，能滿足生產要求，并能降低生產成本。

    （3）代替煅燒鋁礬土

    在澆注料、預制件和耐火粘土制品中加入鋁灰取代煅燒的鋁礬土，而鋁灰無需煅燒，可直接作原料，大約用量在5%。

    （4）利用鋁灰加工配制耐火材料

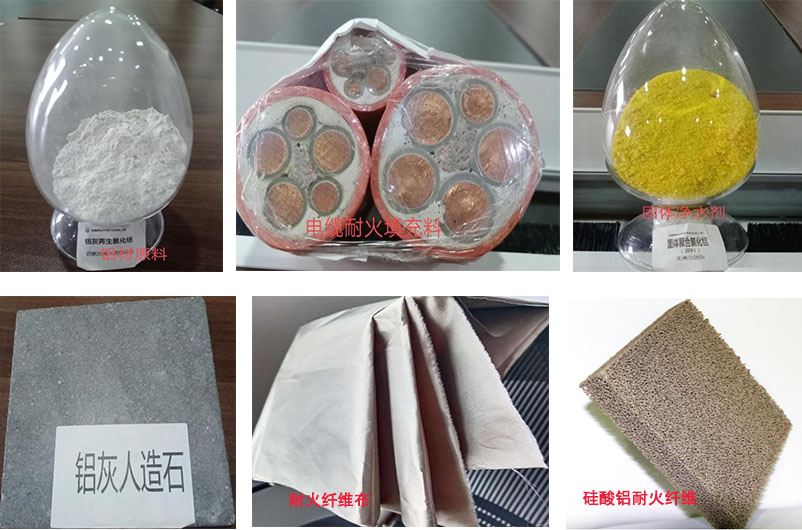

    眾所周知，原料是耐火材料的基礎，高質量的耐火原料才能生產好的產品。對耐火原料基本要求就是耐火性能，即耐火度1580℃以上的原材料才能作為耐火原料。鋁灰中除了鋁以外，還含有較多耐火性能較低的雜質成分，因此，一般不能用鋁灰直接配制耐火材料，需要進一步加工處理，除去雜質，提高鋁含量，才能考慮用作耐火材料。下圖是鋁灰用作電纜耐火填充料。

    6、制備鎂鋁尖晶石

    鎂鋁尖晶石是重要的耐火原料，以它為顆粒，鎂砂為細粉，制備與剛玉配制鋼包用澆注料。李曉娜以鋁灰、鋁礬土和電熔鎂砂為原料，鐵屑為沉淀劑，焦炭為還原劑，采用高溫電熔法合成富鋁鎂鋁尖晶石。
