一、試驗(yàn)?zāi)康?/strong>

馬來(lái)西亞送樣單位提供的五種原料，分別是兩種黏土和三種底灰，檢驗(yàn)五種物料成份后，制備不同方案料球，并用不同溫度進(jìn)行煅燒，觀察陶粒氣孔率、強(qiáng)度變化和膨脹情況。經(jīng)多次實(shí)驗(yàn)找出五種原料合適配比和合適燒結(jié)溫度區(qū)間，從而得到合格的陶粒成品。確定合理的陶粒焙燒工藝流程，為客戶后期工業(yè)項(xiàng)目的工藝設(shè)計(jì)提供可靠依據(jù)。

二、原料

黏土①

來(lái)料為0.1-10㎜濕固體塊料（烘干后塊狀物料易碎），呈偏淺黃紅色，檢驗(yàn)到水分是16.21%。

黏土②

來(lái)料為0.1-10㎜濕固體塊料（烘干后塊狀物料易碎），呈偏淺黃色，檢驗(yàn)到水分是12.07%。

底灰①

來(lái)料為0.1-8㎜濕固體塊料（烘干后塊狀物料較堅(jiān)硬），呈灰色，檢驗(yàn)到水分是9.70%。

底灰②

來(lái)料為0.1-8㎜濕固體塊料（烘干后塊狀物料較堅(jiān)硬），呈灰色，塊狀較堅(jiān)硬，檢驗(yàn)到水分是10.22%。

底灰③

來(lái)料為0.1-8㎜濕固體塊料（烘干后塊狀物料較堅(jiān)硬）,檢驗(yàn)到水分是7.03%。

三、實(shí)驗(yàn)方案

根據(jù)五種原料成份分析結(jié)果可知：黏土①與黏土②、底灰①與底灰③成份含量值較為接近，試驗(yàn)時(shí)物料任選其一，工藝工程師制定出六種試驗(yàn)方案：

方案一

料球生坯在1210℃煅燒后，料球出現(xiàn)輕微粘連，1220℃煅燒后，料球相互粘連，兩種溫度煅燒后所得料球均無(wú)顯著膨脹性，球內(nèi)部有少量細(xì)小氣孔，球外表光滑，料球強(qiáng)度較高。

方案二

在1210℃煅燒后，料球出現(xiàn)輕微粘連，1220℃煅燒后，料球相互粘連，料球體積略有收縮，兩個(gè)溫度段料球無(wú)顯著膨脹性，料球內(nèi)部細(xì)小氣孔增多，1220℃料球外表光滑，料球強(qiáng)度較高。

方案三

料球在1210℃出現(xiàn)輕微膨脹，1220℃時(shí)膨脹后出現(xiàn)粘連，1230℃膨脹粘連成片狀。此配方SiO2、Al2O3 、Fe2O3成份合適，但鈣鎂含量偏高，容易粘連成片。

方案四

料球在1210℃無(wú)膨脹跡象，1230℃時(shí)出現(xiàn)局部膨脹，1240℃時(shí)料球也是出現(xiàn)局部膨脹。此配方SiO2、Al2O3略微偏高，產(chǎn)氣成份、助融成份偏低，煅燒溫度亦偏高。

方案五

在1210℃已出現(xiàn)膨脹性，1220℃時(shí)局部膨脹粘連，1230℃膨脹粘連成片。此配方膨脹性是沒(méi)有問(wèn)題，但添加產(chǎn)氣成份較多，此配方可以進(jìn)一步優(yōu)化，把Fe2O3總量降到5.5-6%之間，CaCO3先不添加或者添加量逐漸減少可以進(jìn)一步驗(yàn)證（本次所到物料都是300克左右，沒(méi)有更多的物料可試驗(yàn)）。

方案六

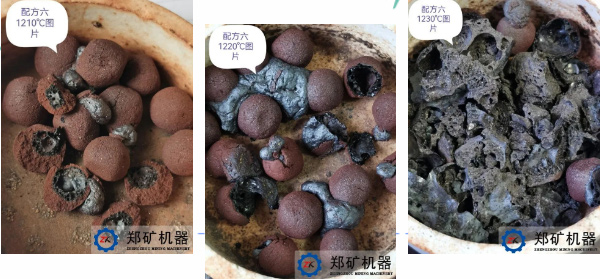

在1210℃時(shí)局部料球出現(xiàn)膨脹且輕微粘連，1220℃時(shí)全部料球都已出現(xiàn)膨脹，粘連明顯，1230℃全部料球膨脹后粘連成片狀。此配方與配方五基本相似，添加更多的產(chǎn)氣材料，膨脹性也是沒(méi)有問(wèn)題的，但添加產(chǎn)氣成份過(guò)多， 配方可以參照配方五的方案優(yōu)化。

實(shí)驗(yàn)結(jié)論

配方一與配方二成份含量值及所燒出的產(chǎn)品適合做燒結(jié)陶粒和濾水材料。

配方三、四、五、六試驗(yàn)時(shí)都已出現(xiàn)膨脹性，配方三有膨脹性，但鈣含量偏高，煅燒溫度較窄，料球易相互粘連。

配方四也出現(xiàn)局部膨脹現(xiàn)象，但煅燒溫度略微偏高，產(chǎn)氣成份及助融成份含量值偏低。

配方五與配方六膨脹性較明顯，但產(chǎn)氣成份過(guò)高。

以上六種試驗(yàn)方案所用原料均經(jīng)過(guò)烘干、粉磨（黏土粉磨后細(xì)度是200目通過(guò)率28.79%，底灰粉磨后細(xì)度是200目通過(guò)率53.96%）處理，根據(jù)實(shí)驗(yàn)方案進(jìn)行配料、混料（混合料使用設(shè)備是2升臥式罐磨機(jī)，混磨2個(gè)小時(shí)，混磨后細(xì)度未檢驗(yàn)）、手工制粒、烘干、馬弗爐煅燒等工序制備膨脹陶粒。
